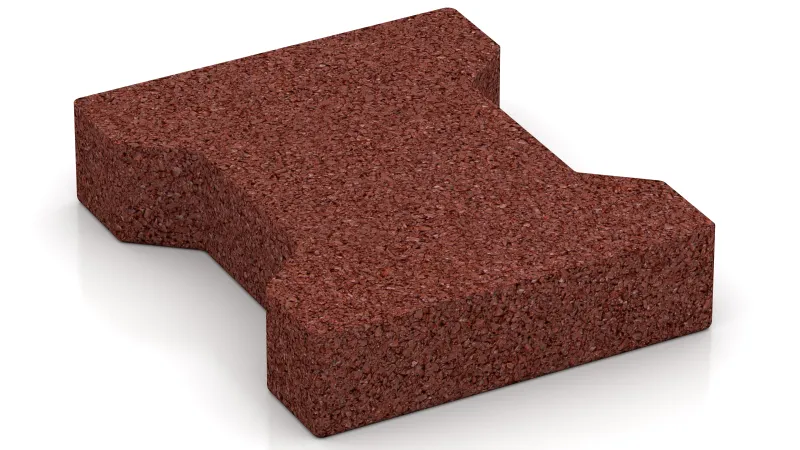

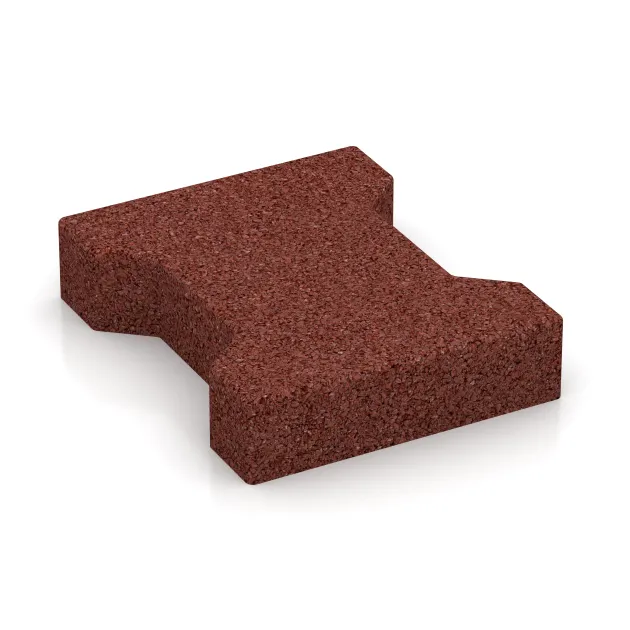

Pavé amortissant autobloquant en caoutchouc double T 4,3 cm - EN 1177 ≤ 80 cm VO "Rouge brique"

La densité apparente d'un matériau décrit le rapport entre sa masse et son volume total, y compris tous les pores, cavités et inclusions d'air. Pour les produits WARCO, cette valeur se situe généralement entre 600 et 1250 kg/m³. Pour représenter clairement la densité apparente d'un produit spécifique, WARCO utilise une échelle de 1 à 5, chaque valeur de l'échelle correspondant à une plage de densité spécifique. Par exemple, la valeur d'échelle 2 représente une densité apparente comprise entre 780 et 840 kg/m³.

La densité physique, également appelée densité massique, indique en revanche le rapport entre la masse d'une substance et son volume de matériau pur, sans prendre en compte les cavités. Elle est exprimée en unités telles que g/cm³ ou kg/m³. À titre de comparaison : l'eau a une densité d'environ 1 g/cm³ à 4 °C.

WARCO utilise dans ses produits du granulat de caoutchouc provenant principalement du recyclage de pneus usagés. Ce granulat, appelé ELT (End-of-Life Tyres), est principalement composé de caoutchouc styrène-butadiène (SBR) et de caoutchouc naturel (NR) et présente une densité physique d'environ 1200 kg/m³. Certains produits WARCO contiennent également ou exclusivement du caoutchouc éthylène-propylène-diène (EPDM) nouvellement fabriqué, dont la densité est d'environ 1600 kg/m³.

Les produits WARCO ne sont pas constitués de caoutchouc massif, mais d'un mélange de granulat de caoutchouc et de liant en polyuréthane, pressé dans des moules pour former des éléments structurés avec une proportion définie de pores et d'inclusions d'air. La densité apparente est donc un paramètre essentiel qui influence les propriétés du produit final :

• Structure de surface et résistance : Une densité plus élevée conduit à une surface plus ferme, plus lisse et plus résistante.

• Perméabilité à l'eau : Les produits à densité plus faible sont généralement plus perméables à l'eau, ce qui les rend particulièrement adaptés aux applications telles que les sols sportifs ou de protection contre les chutes.

• Élasticité : Une densité plus faible donne des matériaux plus souples et élastiques, tandis que les produits plus denses sont plus durs et plus stables dimensionnellement.

En ajustant précisément la densité apparente en fonction de l'usage prévu, les produits WARCO peuvent être optimisés pour répondre à différentes exigences - des tapis de protection contre les chocs aux revêtements de sol durables pour les surfaces très sollicitées.

Le caoutchouc est un matériau élastique qui se caractérise par sa capacité à se déformer sous l'effet d'une traction ou d'une compression, puis à retrouver sa forme initiale. Cette propriété rend le caoutchouc particulièrement efficace pour l'absorption des chocs, la réduction des vibrations et l'isolation acoustique contre les bruits d’impact. Dans les produits fabriqués à partir de granulés de caoutchouc liés avec du polyuréthane (PU), le comportement d’amortissement est en outre influencé par le liant élastique, ainsi que par la structure et la densité des plaques.

Une échelle de 1 à 5 est utilisée pour évaluer les propriétés élastiques, amortissantes et d’absorption des vibrations d’un produit en caoutchouc. Une valeur de 1 correspond à un amortissement léger mais perceptible, tandis qu’une valeur de 5 indique une capacité d’amortissement exceptionnellement élevée. Cette classification repose sur des études empiriques et des mesures comparatives.

L’élasticité du caoutchouc et son importance

Le caoutchouc est composé de longues chaînes moléculaires élastiques qui adoptent temporairement une structure ordonnée sous l'effet d'une contrainte mécanique. Une fois la contrainte supprimée, elles retrouvent leur structure désordonnée d'origine, conférant au matériau une résilience élevée. Cette élasticité permet une absorption efficace des chocs et des vibrations.

Absorption des chocs – dissipation de l’énergie cinétique

Le caoutchouc peut absorber l’énergie cinétique par déformation et la convertir en chaleur. Lors d’un impact, le matériau se déforme, réduisant ainsi les forces exercées sur lui. L’effet amortissant n’est pas linéaire, mais augmente avec une plus grande déformation. Cela signifie que le caoutchouc offre un amortissement modéré sous une faible charge, qui s’intensifie considérablement sous une charge élevée.

Amortissement des vibrations – réduction des vibrations indésirables

Le caoutchouc possède des propriétés viscoélastiques, ce qui signifie qu’il présente à la fois des caractéristiques d’amortissement élastique et visqueux. L’amortissement élastique se produit lorsque l’énergie vibratoire est convertie en chaleur par les forces de rappel internes, tandis que l’amortissement visqueux absorbe l’énergie cinétique par frottement interne. Ces propriétés rendent le caoutchouc particulièrement efficace pour réduire les vibrations et les chocs.

Isolation acoustique aux bruits d’impact – réduction des bruits de pas et de chocs

L’isolation acoustique aux bruits d’impact regroupe les mesures destinées à réduire les bruits générés par la marche ou le déplacement d’objets sur une surface. Grâce à sa structure élastique, le caoutchouc est capable d’absorber et de minimiser efficacement ces bruits. De plus, le matériau est résistant à l’usure, garantissant ainsi l’efficacité de ses propriétés d’isolation acoustique sur le long terme.

Pour déterminer si un produit WARCO convient à une application spécifique, nous recommandons une évaluation individuelle basée sur un échantillon de matériau testé sur site.

La résistance au glissement d’un revêtement de sol décrit sa capacité à prévenir les risques de glissade. La norme EN 14041 définit la Classe DS et stipule qu’un revêtement de sol doit présenter un coefficient de frottement dynamique d’au moins 0,30 dans des conditions sèches et propres. Les revêtements de sol atteignant ou dépassant cette valeur sont considérés comme antidérapants et contribuent ainsi à la sécurité des utilisateurs. Dans les zones à forte fréquentation, une résistance au glissement adéquate est particulièrement importante.

Le coefficient de frottement dynamique est déterminé à l’aide de la méthode d’essai spécifiée dans la norme EN 13893. Cette méthode consiste à mesurer la résistance au frottement dans des conditions normalisées à l'aide d'un dispositif de glissement. Ce procédé garantit que les valeurs mesurées sont fiables et reproductibles.

Une échelle de 1 à 5 permet une classification plus détaillée de la résistance au glissement. Une valeur de 1 correspond à un coefficient de frottement dynamique de 0,30, soit l'exigence minimale pour la classe DS. Une valeur de 5 correspond à un coefficient de 0,60, soit le double de la valeur minimale requise pour la classe DS. L’attribution des valeurs de l’échelle est basée sur des essais réalisés sur des échantillons représentatifs, avec des résultats interpolés en conséquence.

Pour les revêtements de sol en granulés de caoutchouc, la résistance au glissement est fortement influencée par la densité physique, la taille des granulés et la structure du matériau. Une pression de compression plus élevée lors de la fabrication entraîne une densité accrue du matériau et une surface plus lisse, donc moins antidérapante. Le type de granulés utilisés – fins, grossiers ou fibreux – influence la texture de la surface. Plus la valeur sur l’échelle est élevée, plus la surface est rugueuse, plus la perception des granulés est marquée et plus la structure poreuse est ouverte. Selon la composition des granulés, la texture peut varier d’un aspect finement granuleux à une surface rugueuse et adhérente, voire lisse et veloutée.

Les revêtements en granulés de caoutchouc neufs peuvent nécessiter une période de rodage avant d’atteindre une résistance au glissement optimale. Cela peut être dû à des résidus d’agent de démoulage déposés sur la surface lors de la production et qui ne sont complètement éliminés que par l’usage ou le nettoyage.

L’état d’entretien du revêtement de sol joue également un rôle essentiel dans le maintien de la résistance au glissement. L’accumulation de saletés ou un nettoyage insuffisant peuvent réduire le coefficient de frottement et compromettre la sécurité. Un nettoyage régulier et un entretien approprié sont indispensables pour préserver durablement la résistance au glissement.

La résistance à l’abrasion d’un revêtement de sol décrit sa capacité à résister aux pertes de matière causées par le frottement ou l’usure. Il s’agit d’un facteur clé dans l’évaluation de la durabilité, de la fonctionnalité et de la qualité des revêtements en granulés de caoutchouc.

Une échelle de 1 à 5 est utilisée pour classifier la résistance à l’abrasion. Un score de 1 indique que les exigences minimales selon la norme BS 7188 sont satisfaites, tandis qu’un score de 5 correspond à une excellente résistance à l’abrasion conformément à cette norme. La classification est basée sur les résultats de tests effectués sur des produits représentatifs, puis interpolés.

La résistance à l’abrasion est déterminée selon une méthode normalisée conforme à la norme BS 7188. Un échantillon de matériau est testé à l’aide du Taber Abraser, un dispositif dans lequel deux roues abrasives standardisées exercent une pression et une vitesse définies sur l’échantillon pendant un nombre spécifié de cycles.

Pour évaluer l’usure du matériau, l’échantillon est pesé avant et après chaque cycle de test. La différence entre le poids initial et le poids après l’essai représente la perte de poids incrémentale, utilisée comme mesure de l’usure.

En outre, le vieillissement du matériau dans des conditions atmosphériques ainsi que son comportement sous une usure progressive sont pris en compte sur plusieurs cycles d’essai. Ces tests permettent de calculer l’indice et le rapport d’usure, fournissant une indication sur la durabilité à long terme et l’aptitude du revêtement de sol.

La perméabilité à l'eau, également appelée conductivité hydraulique, décrit la capacité d’un matériau poreux à absorber et à laisser passer l’eau. Pour les revêtements de sol, elle se mesure par le taux d’infiltration de l’eau, qui indique la quantité d’eau qui, sous l’effet de la gravité, pénètre et s’infiltre dans le matériau en une heure.

Pour classifier la perméabilité à l'eau, on utilise une échelle de 1 à 5. Une échelle de 1 correspond à un taux d’infiltration de 0 mm/h, indiquant une quasi-étanchéité. En revanche, une échelle de 5 correspond à une perméabilité élevée avec un taux d’infiltration d’environ 1000 mm/h, c’est-à-dire environ 1000 litres d’eau par mètre carré et par heure. Cette classification repose sur des résultats de tests effectués sur des dalles représentatives, interpolées pour le produit concerné.

La perméabilité d’un matériau peut évoluer au fil du temps, notamment si la structure poreuse se bouche sous l’effet d’influences extérieures. Cela peut se produire, par exemple, par l’infiltration de sable à la surface ou en raison d’un nettoyage insuffisant, comme c’est le cas pour les tapis d’étable.

Une forte perméabilité, correspondant aux échelles 3 à 5, offre des avantages considérables en extérieur. Sur des surfaces nouvellement conçues, il est souvent possible de se passer de systèmes de drainage complexes ou de pentes, car l’eau de pluie s’infiltre directement à travers le revêtement en dalles. Cela évite la formation de flaques et garantit que la surface reste perméable. De plus, comme le substrat n’est pas scellé, cette caractéristique contribue à l’aspect écologique du revêtement.

Les dalles présentant une faible perméabilité, classées 1 et 2, conviennent uniquement à un usage intérieur ou à des surfaces couvertes.

La norme EN 16165 définit des procédures d’essai standardisées à l’échelle européenne pour déterminer la résistance au glissement des revêtements de sol lorsqu’ils sont foulés avec des chaussures ou des pieds nus. Elle comprend quatre méthodes d’essai approuvées, qui prennent en compte les conditions de sol sec, humide et encrassé. L’introduction de cette norme a remplacé les réglementations nationales telles que la DIN 51130.

Une méthode d’essai pratique consiste à mesurer l’angle d’inclinaison sur une surface inclinée avec une personne test. Cet essai permet de déterminer jusqu’à quel angle une marche sûre est encore possible. Les classes de résistance au glissement établies en Allemagne, allant de R9 à R13, restent en vigueur. Pour tester les surfaces glissantes, le revêtement de sol évalué est mouillé avec un liquide d’essai standardisé.

Les revêtements de sol WARCO sont généralement classés dans la catégorie R10. Ils sont également évalués sur une échelle de 1 à 5, qui décrit l’angle d’acceptation : une valeur de 1 correspond à un angle moyen d’acceptation allant jusqu’à 10°, tandis qu’une valeur de 5 correspond à un angle de 17°. Cette classification repose sur des essais réalisés conformément à la norme DIN 51130 sur des plaques échantillons représentatives, avec des résultats interpolés pour le produit.

La résistance au glissement des revêtements en granulés de caoutchouc dépend fortement de la densité physique, de la taille des granulés et de la structure du matériau utilisé. Une pression de compactage plus élevée lors de la fabrication entraîne une densité accrue du matériau, ce qui rend la surface plus lisse et moins texturée. En fonction de la taille des granulés (fine, grossière ou fibreuse), les propriétés de la surface varient. À mesure que la taille des granulés augmente, la surface devient plus rugueuse, les particules sont plus perceptibles au toucher et la structure devient plus ouverte.

La texture des surfaces en granulés de caoutchouc peut varier d’un aspect finement granuleux à rugueux, voire velouté. Les nouveaux revêtements de sol nécessitent souvent une période de rodage avant d’atteindre leur niveau définitif de résistance au glissement. Cela est souvent dû à des résidus d’agent de démoulage déposés sur la surface lors de la fabrication, qui sont progressivement éliminés par l’utilisation et le nettoyage.

Pour garantir un niveau élevé et durable de résistance au glissement, un entretien adéquat et un nettoyage régulier sont essentiels. L’accumulation de saletés et un manque d’entretien peuvent réduire la résistance au glissement et compromettre la sécurité du revêtement de sol. Un entretien professionnel permet de maintenir efficacement les propriétés antidérapantes sur le long terme.

L’isolation thermique, également appelée isolation calorifique, désigne les mesures visant à réduire les échanges de chaleur entre un objet ou un espace et son environnement. Ce transfert s’effectue selon trois mécanismes physiques : la conduction, le rayonnement et la convection.

La conduction correspond au transfert de chaleur par contact moléculaire direct au sein d’un matériau. Les substances ayant une faible conductivité thermique, comme les matériaux isolants, réduisent cet effet. Le rayonnement se produit par ondes électromagnétiques et peut être influencé par des matériaux réfléchissant ou absorbant la chaleur. La convection désigne le transport de chaleur par le mouvement des fluides ou des gaz et peut être limitée par des structures matérielles appropriées.

Un paramètre clé de l’isolation thermique est la conductivité thermique, exprimée en watts par mètre par kelvin (W/(m·K)). Elle indique la quantité de chaleur traversant un matériau d’un mètre d’épaisseur en une seconde, lorsqu’il existe une différence de température d’un kelvin entre ses deux faces. Plus ce valeur est faible, meilleures sont les propriétés isolantes du matériau.

Le caoutchouc présente une conductivité thermique comprise entre 0,13 et 0,18 W/(m·K), en fonction de sa composition. La conductivité thermique du granulat de caoutchouc WARCO varie entre 0,14 et 0,07 W/(m·K). Ces valeurs sont basées sur des mesures effectuées sur des échantillons représentatifs et interpolées pour le produit.

La conductivité thermique effective des dalles en granulat de caoutchouc est fortement influencée par la densité, la structure et l’épaisseur du matériau. Une dalle plus épaisse avec un profil de drainage prononcé et une densité de 800 kg/m³ aura une conductivité thermique nettement inférieure à une dalle compacte de 8 mm d’épaisseur avec une densité de 1 200 kg/m³.

À titre de comparaison, les matériaux hautement isolants tels que le polystyrène extrudé (XPS), la laine de verre ou la laine de roche ont une conductivité thermique d’environ 0,03 W/(m·K), tandis que des pierres naturelles denses comme le marbre présentent une valeur bien plus élevée, de l’ordre de 2,8 W/(m·K).

Résiste au gel et à l’eau gelée dans le matériau – sans fissuration, déchirure ou rupture.
